Description

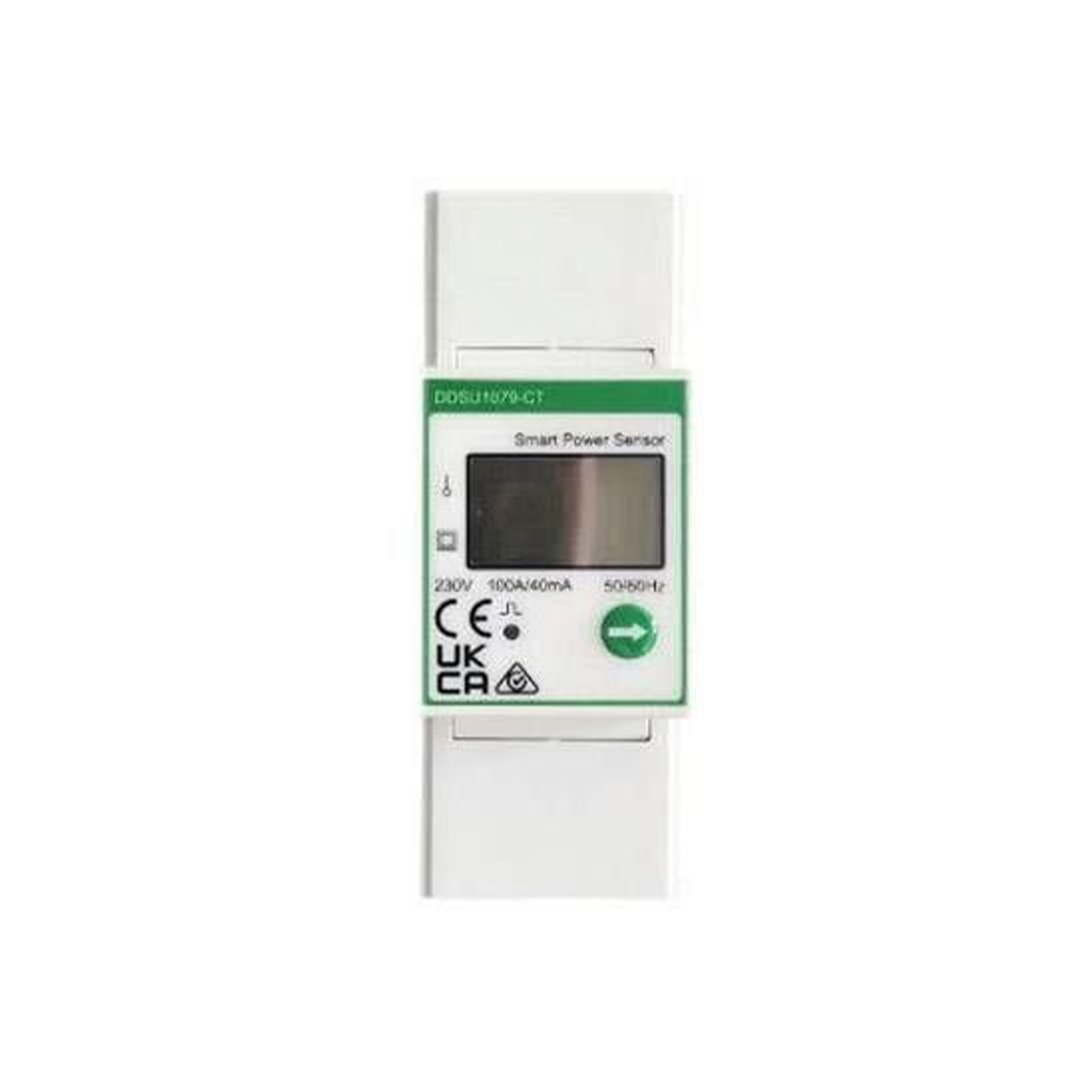

Huawei DDSU1079-CT е интелигентен монофазен електромер (Smart Power Sensor), предназначен за точно измерване на електроенергията в PV системи и хибридни инсталации.
Съвместим е с инвертори Huawei SUN2000 серия и енергийни системи LUNA2000, като осигурява реално време на измерване на напрежение, ток, активна и реактивна мощност, както и двупосочен енергиен поток (import/export).
Устройството използва външен токов трансформатор (CT 100 A / 40 mA), което позволява по-безопасна и лесна инсталация, без нужда от прекъсване на електрозахранването.
Функции и характеристики
-
Измерва: Напрежение (U), ток (I), активна мощност (P), честота (F), фактор на мощността (PF), активна енергия (import/export).
-
RS485 комуникация – за интеграция с Huawei инвертори и Smart Logger.
-
LCD дисплей – показва в реално време текущите параметри на системата.
-
Автоматичен цикъл на показанията – обновяване на всеки 5 секунди (Auto Loop).
-
Съвместим с функции Zero Export, Smart Load и енергиен мониторинг в Huawei FusionSolar.
-
Вградено калибриране и интелигентно разпознаване на токов трансформатор.
Монтаж и свързване
Монтаж:
-
Монтира се на DIN 35 mm шина
-
Натиснете сензора надолу, докато щракне в релсата.
Свързване:
-
Свържете захранващи линии L и N към клеми 3 и 4.
-
Свържете CT изходните линии към клеми 5 и 6.
-
Свържете RS485A и RS485B към комуникационния порт на инвертора.
Препоръчителни кабели:
-
AC кабел: меден, 1.5–4 mm², Ø 8–12 mm
-
Комуникационен RS485 кабел: усукана двойка 0.5 mm², Ø 6–8 mm
Настройки и параметри
-
Настройка на комуникационен адрес и baud rate: чрез бутон на предния панел (натискане за 3 s).
-
Baud rate по подразбиране: 9600 bps.
-
Parity: None, 1 stop bit.
-
Auto Loop Refresh: 5 s цикъл.
-
Поддържани параметри: Импортирана/експортирана енергия, ток, мощност, напрежение, честота
Гаранция и сертификация
-
Гаранция: 2 години
-
Сертификати: CE, RoHS, EMC, IEC61010, IEC62053
Ключови предимства
-
Прецизно измерване на консумацията и генерираната енергия
-
Безопасен монтаж с външен токов трансформатор (CT)
-
RS485 комуникация за интеграция с Huawei системи
-
Автоматично обновяване на данни и лесна конфигурация
-
Компактен дизайн за DIN шина (само 36 mm ширина)
-
Поддръжка на Zero Export и Smart Energy Management
✅ Тип: Монофазен интелигентен електромер (Smart Power Sensor)
✅ Входно напрежение: 230 V AC
✅ CT вход: 100 A / 40 mA
✅ Комуникация: RS485 (Modbus RTU)
✅ Монтаж: DIN 35 mm шина
✅ Размери: 36 × 92.3 × 53 mm
✅ Гаранция: 2 години
